一、方案概述

在电子电气与半导体行业，PCB电路板的长期稳定性和焊点可靠性是决定产品寿命与品质的核心。为模拟PCB在严苛环境（如汽车电子、户外设备、工业控制）下可能遇到的恶劣温度冲击与湿度考验，本方案依据国际电工委员会（IEC）及国家标准，制定了一套完整的PCB高低温循环与恒温恒湿测试解决方案，旨在提前发现潜在的设计与工艺缺陷，提升产品市场竞争力。

二、测试标准与设备选型

本次测试严格遵循 GB/T 2423.22-2016（环境试验 第2部分：试验方法 试验N：温度变化） 及 GB/T 2423.3-2016（试验Cab：恒定湿热试验） 标准。为确保测试条件的精确与稳定，我们选用由高低温试验箱厂家——广东海达仪器有限公司生产的HD-E702-100K40型号可程式恒温恒湿试验箱。该设备提供-40℃至+150℃的宽温范围及20%~98%RH的湿度控制，其±0.5℃的温度偏差和0.01℃的高分辨率，满足精密电子测试的需求。

三、具体测试参数与流程

1. 测试样品： 搭载典型元器件（如BGA、QFP芯片、阻容器件）的待测PCB组装板5块。

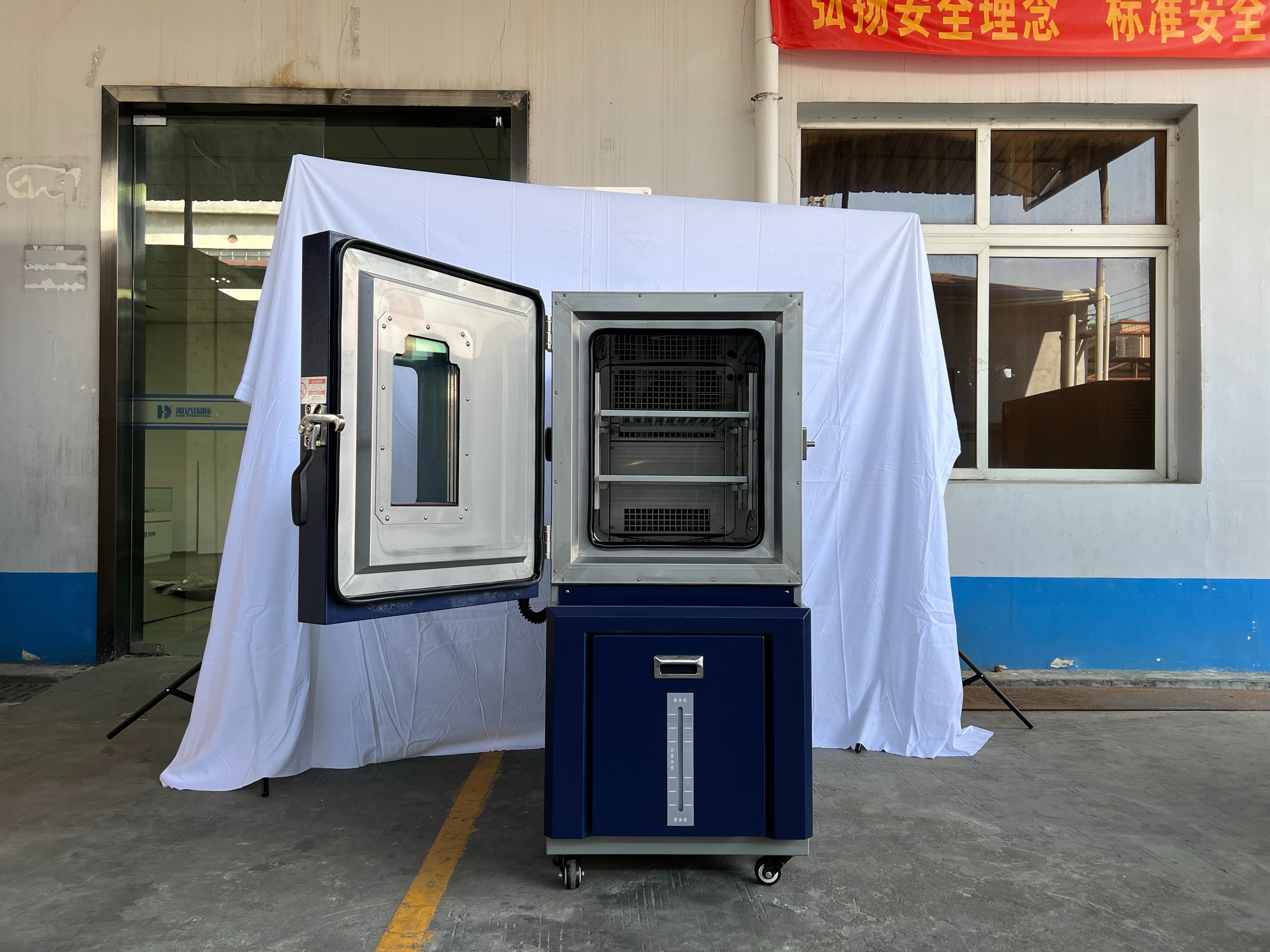

2. 试验设备： 海达仪器HD-E702-100K40可程式恒温恒湿试验箱。

3. 测试项目与具体参数：

项目A：温度循环测试（评估焊点热疲劳）

实验参数：

高温点：+125℃

低温点：-40℃

高低温停留时间：各30分钟

升温/降温速率：按设备zui大能力（约3℃/min升温，1℃/min降温）

循环次数：500次

实验流程：

将不通电的PCB样品放入试验箱内样品架上。

在控制器上编程，设定上述温度循环曲线。

启动测试，设备自动完成500个循环。

每100个循环后，取出样品，在常温下进行外观检查、电性能通断测试和X射线检测（检查焊点裂纹）。

项目B：高温高湿老化测试（评估PCB绝缘性及金属部件腐蚀）

实验参数：

温度：+85℃

湿度：85%RH

持续时间：1000小时

实验流程：

将PCB样品放入试验箱。

设定恒定温湿度为85℃/85%RH，启动测试。

在250h、500h、1000h时间点，分别取样进行绝缘电阻测试（如500VDC下，线路间绝缘电阻需≥100MΩ）和表面检查（观察有无铜箔腐蚀、绿油起泡、白斑等）。

四、预期实验结果与价值

通过上述严酷测试，可获取关键的可靠性数据：

焊点可靠性数据： 记录首·次出现焊点微裂纹的循环次数，为优化焊接工艺（如锡膏配方、回流曲线）提供依据。

功能稳定性数据： 记录高温高湿环境下绝缘电阻的衰减曲线，评估PCB防潮设计及三防漆工艺的有效性。

失效分析： 对测试后失效的样品进行切片分析，能精确锁定失效模式（如IMC层过厚、孔铜断裂等），从而指导设计改进。

选择一台性能可靠的高低温试验箱是执行此类测试的基础。作为专业的高低温试验箱厂家，广东海达仪器有限公司提供的设备以其精准的控制、稳定的性能和良好的用户界面，确保了本测试方案数据的准确性与可重复性，助力企业筑牢产品品质防线。
