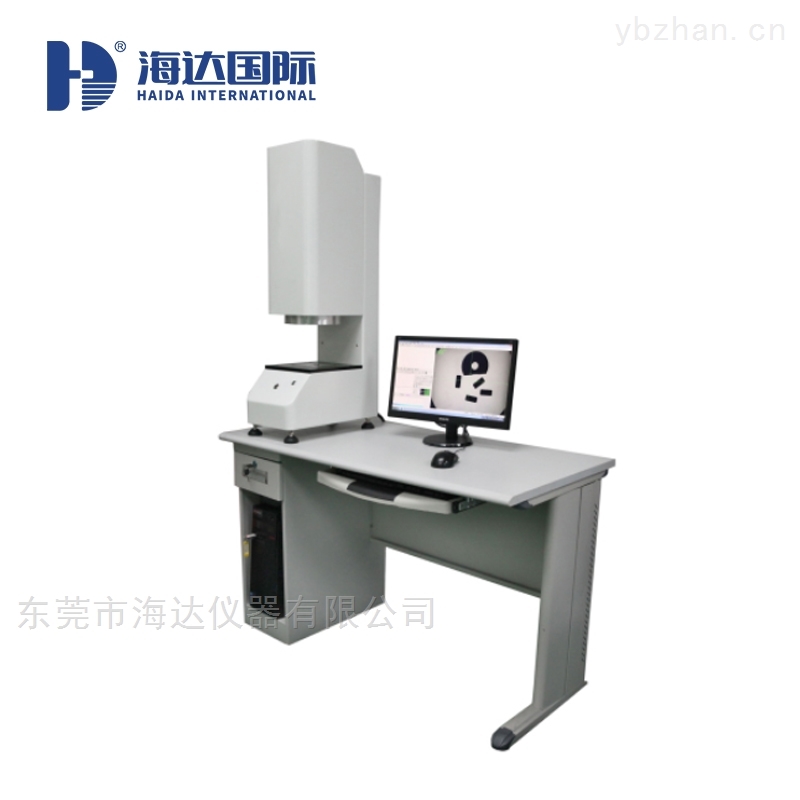

一键闪测仪应用

产品时间:2021-08-16

简要描述:

一键闪测仪应用广泛应用于机械、电子、模具、注塑、金属、橡胶、低压电器、磁性材料、精密冲压、连接器、连接器、端子、手机、家用电器、印刷电路板、医疗器械、钟表等。

在线咨询 点击收藏

一键闪测仪应用

只需一按,瞬间完成所有测量

批量检测,仅需两步

1.设置好工件需测量的项目与公差,保存

2.连续放置工件,按一键即完成所有项目的测量

一键闪测仪应用

一、产品简介:

广泛应用于飞机小零件,航天研究所,航天标准件,军&工异形小件、计量院,导电粒子、PCB板、TP、TFT、手机配件、皿配件、模具产品、刀具、齿轮、五金产品、端子、螺丝、弹簧、电子产品、连接器、钟表、电线、冲压产品、塑胶产品、汽车配件、医疗器械、计量院、高等院校等领域。

技术参数:

项目

HD-U60

HD-U100

测量范围(mm)

Φ60

Φ100

测量精度(μm)

±4

±6

景深(mm)

20

20

图像传感器(mm)

500W,1/2”

500W,2/3”

远心镜头

双侧远心平行光路镜头

工作环境

温度:20℃±2℃,湿度30-80%,远离振动:<0.002g,低于15Hz

电源

单相AC 220V/50Hz/10A

功能

功能名称

功能描述

测量功能

对图像上两点距离、线段长度、线距、圆半径直径、圆周长、圆面积、角度、弧度、矩形、椭圆、点、线等几何测量。

报告导出

一键以JPG, BMP图片或Word, Excel, PDF 方式报告导出。

SPC统计

X-R, Xm-R等控制图,并自动计算大值、小值、平均值、标准差、偏移差、Ca, Cp, Cpk等统计系数。

CAD图纸比对

影像图形以DXF格式输出,实时对比测量,或调出Auto CAD 工程图纸文档与影像DXF文档图像进行重叠对比测量。

公差计算

输入标准值和正负公差,软件自动计算出实际值与标准值之间的差值,并提示。

在线检测(选配)

全自动检测产品尺寸,缺陷,颜色等,并判断产品是否合格。
